Alexo

Lá pra 2017 comprei um Raspberry Pi Zero depois de ver vários vídeos na internet de coisas legais que dava pra fazer com ele. Uma dessas coisas me chamou muito a atenção e me fez pensar por muito tempo sobre isso: retrogaming.

Quanto mais eu pesquisava sobre o assunto, mais interesse eu tinha. Não era só pelos jogos antigos que eu queria jogar de novo, era pela ideia de fazer um aparelho e ter algo 100% customizado.

Foi numa dessas que encontrei canais como o do Wermy/Sudomod e o do GreatScott. Referências que uso até hoje.

Construir coisas que eu não sei sempre me motivou a pesquisar e a estudar tópicos que eu nunca imaginaria que um dia eu seria capaz de desenvolver.

Muito do que sei de software eu sei pela minha carreira em desenvolvimento, mas o universo do hardware sempre me chamou a atenção também. E então eu decidi fazer meu próprio videogame.

A parte de software eu já tinha resolvido antes, inclusive escrevi aqui como montar uma central de emulação com Raspberry Pi. O que faltava era o aparelho: a tela, a bateria, os botões, a carcaça.

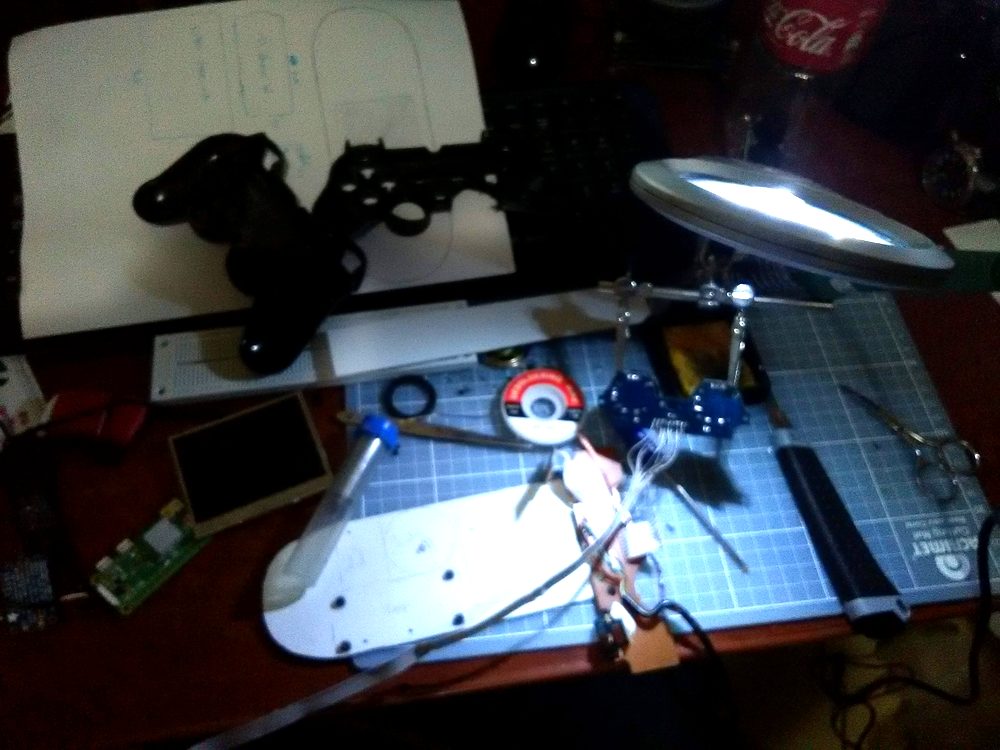

A montagem

Não deu muito certo.

A ideia de ter algo pra mim sempre ficou na minha cabeça e era reforçada a cada vídeo que assistia e post que lia. O tempo foi passando e o projeto parado. As peças lá, só juntando poeira.

Um belo dia eu resolvi fazer algo simples, algo que envolvia só o Pi e a tela. Foi aí que pensei em usar meus conhecimentos de desenvolvimento para me ajudar.

E assim nasceu o Alexo.

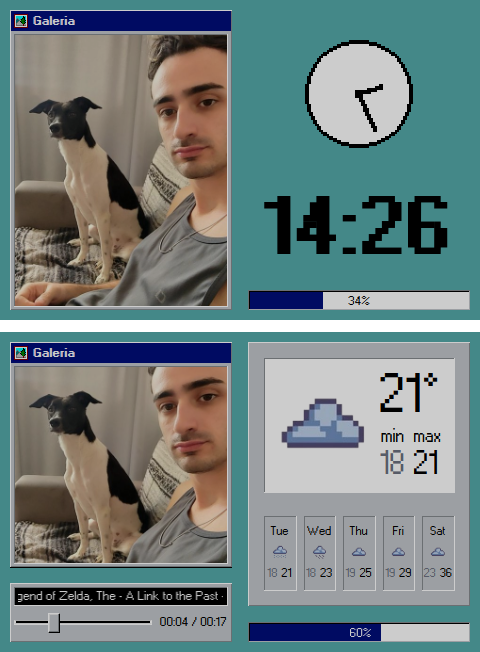

Um dispositivo que fica do lado do meu PC exibindo algumas fotos, o horário, a previsão do tempo e a cotação do dólar e do euro. E claro que usando o React95.

Alexo

O que roda dentro

No fundo, o Alexo é um site. O Pi roda um servidor Node e, na mesma máquina, sobe um Chromium em tela cheia apontado pra ele mesmo. O que aparece na telinha de 3,5 polegadas é um navegador aberto em localhost.

A interface é React. O servidor por trás entrega essa página, guarda as fotos e as músicas, e conversa com o leitor de NFC.

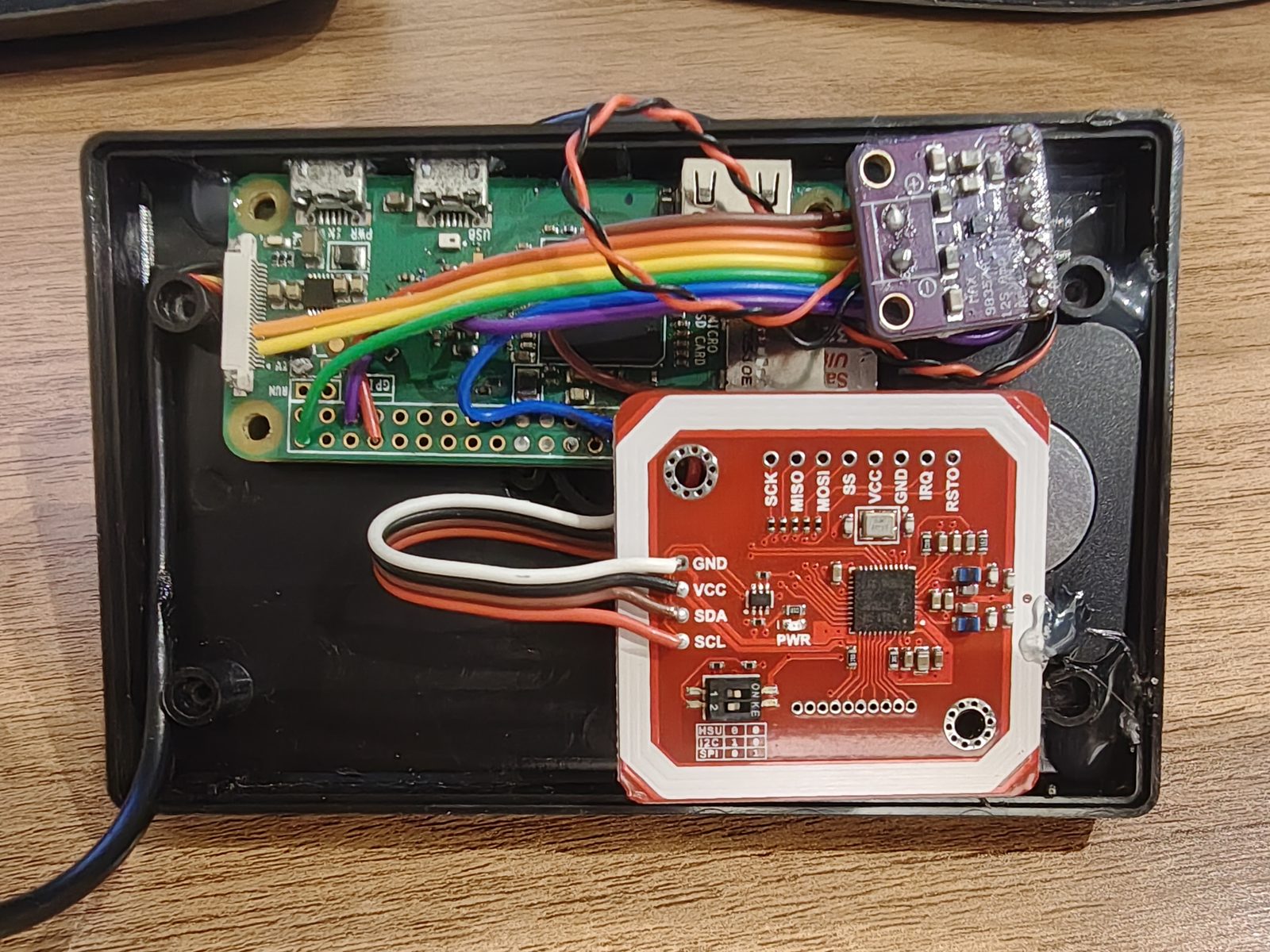

Por dentro

O player

Eu tinha umas tags NFC que um dia eu comprei com a intenção de automatizar a casa: ao dormir, quando eu colocasse o celular na mesa de cabeceira, ele leria uma dessas tags e desligaria todas as luzes. Nunca fiz.

Aí eu vi um vídeo do Nvkv Makes, que construiu um player de música sem tela pros filhos, com um ESP32 e cartões NFC em formato de fita cassete, cada um apontando pra uma pasta de músicas. Foi o empurrão que faltava pras minhas tags saírem da gaveta. O dele é um aparelho dedicado, feito do zero e sem tela nenhuma. O meu é quase o contrário, uma tela que já estava na minha mesa e que ganhou um leitor.

Encosta a tag, toca um álbum. Tira, pausa. Recoloca a mesma, retoma de onde parou. Encosta outra, troca de álbum.

Cada tag é um álbum inteiro, nunca uma faixa solta. E entre os álbuns eu botei algumas trilhas de jogos antigos, que combinam com a cara de Windows 95 do aparelho e puxam a mesma nostalgia.

Quem toca a música não é o meu código: é o mpv, um tocador de linha de comando que fica rodando como serviço em segundo plano. O backend do Alexo só manda comandos pra ele, tipo “toca esse álbum” ou “pausa”.

O player não tem controle nenhum na tela, e nem faria sentido ter. A tela não é touch e o aparelho não tem um botão sequer, então ela é 100% read-only. Só exibe. Quem comanda é a tag.

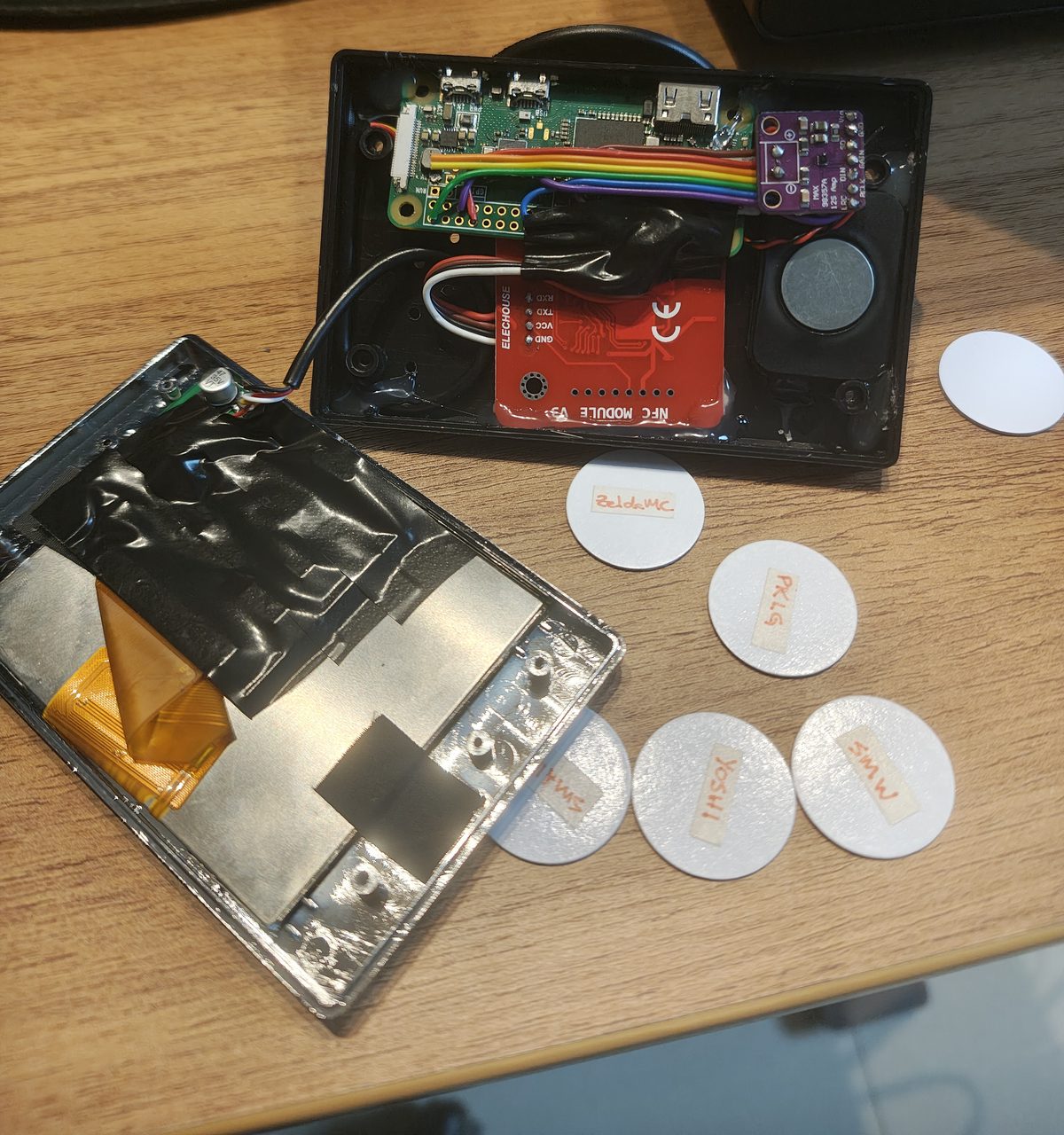

As tags

Onde eu configuro tudo

Se a tela não aceita toque e o aparelho não tem botão nenhum, como é que eu cadastro um álbum novo ou troco as fotos da galeria?

De outro aparelho. O Alexo serve uma página de administração na rede de casa, e eu abro ela do PC ou do celular.

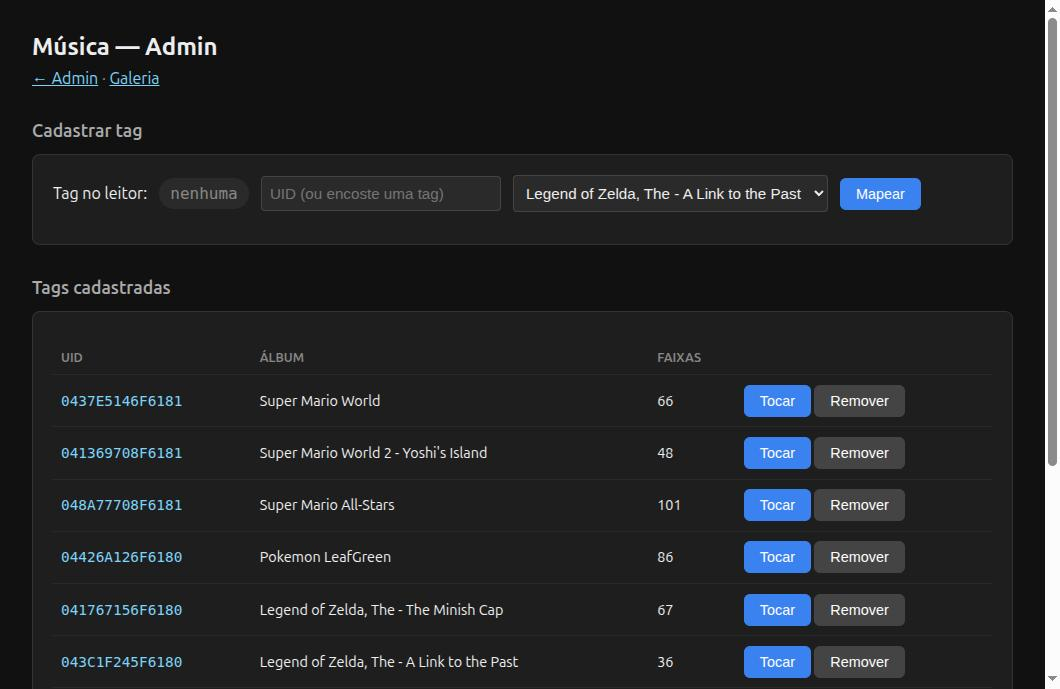

É de lá que eu subo foto pra galeria e adiciono álbum. E é de lá que sai a parte que eu mais gosto. Pra cadastrar uma tag, eu encosto ela no leitor e a página mostra o código dela na hora. Escolho o álbum numa lista, clico em mapear, e aquela tag passa a tocar aquele disco.

Cadastro das tags

Tem também o lado de máquina: memória, disco, temperatura, e os serviços do Alexo com botão de parar e subir.

A tela não nasceu pra isso

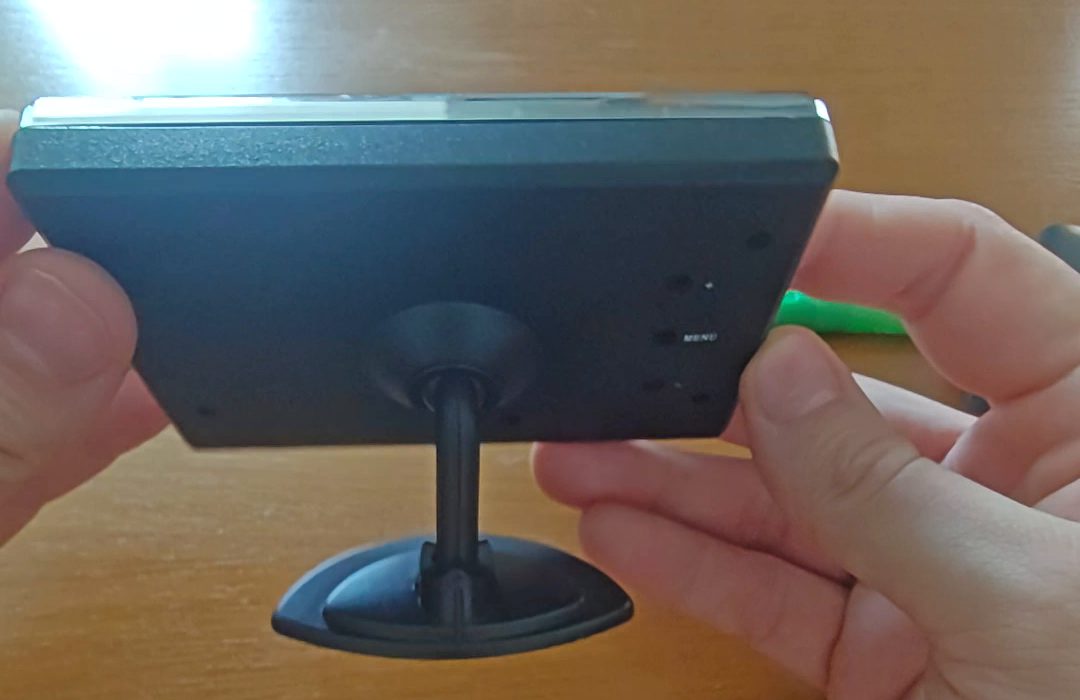

A tela do Alexo é a mesma que eu tinha comprado lá atrás pro videogame. Tela de câmera de ré de carro, dessas baratas, que é o que muita gente usa nesse tipo de projeto. Ela sai por AV, vídeo composto, e não por HDMI, o que por si só já pede uma série de ajustes no Pi pra imagem aparecer.

A tela original

O outro problema é a alimentação. Carro trabalha em 12V e o Pi entrega 5V. Eu já tinha feito essa conversão uma vez, anos atrás, mas essa tela era um modelo mais novo e nenhum tutorial que eu achei servia, porque os drivers eram todos diferentes do meu.

Fui pedir ajuda no r/eletronica. A primeira resposta foi a óbvia, uma placa step-up de 5V pra 12V, que resolveria. Mas veio junto uma observação bem melhor. Muita tela automotiva barata anunciada como 12V já tem um regulador logo na entrada e roda em 5V por dentro. Era medir a tensão num capacitor específico da placa e, se desse 5V ali, alimentar direto naquele ponto.

Era exatamente o caso. Não precisou de conversor nenhum, só pular a entrada de 12V e entregar os 5V onde a própria tela já trabalhava.

As quatro vezes em que quem estava errado era eu

O leitor que estava bom o tempo todo

O leitor de NFC não respondia. Encostava a tag nele e o Pi não dava o menor sinal de ter percebido alguma coisa.

Duas explicações me pareceram óbvias, e eu defendi as duas com convicção:

1. O leitor não estava recebendo energia suficiente
2. Faltava uma peça no meio do caminho pra proteger o Pi

As duas estavam erradas. A energia sempre foi suficiente e a peça nunca foi necessária.

O problema não era elétrico, era de comunicação. O Pi e o leitor podem conversar por dois caminhos diferentes, como dois idiomas, e o que eu tinha escolhido é o único dos dois em que não existe como perguntar “tem alguém aí?“. Você fala e torce.

Bastava trocar de idioma. Só que o leitor estava soldado direto nos pinos do primeiro, sem jumper nenhum, e trocar significava dessoldar tudo e refazer a ligação em outro canto da placa.

Foi aí que eu descobri que o Linux faz essa troca por software, com um driver chamado i2c-gpio. A correção inteira é uma linha no arquivo de configuração do Pi:

dtoverlay=i2c-gpio,i2c_gpio_sda=15,i2c_gpio_scl=14,bus=3

Ela monta um barramento novo nos mesmos dois pinos onde o leitor já estava soldado. Nenhum fio mudou de lugar.

Funcionou de primeira. E o i2cdetect, uma linha de comando só, teria me dito no primeiro dia qual dos dois idiomas o leitor estava disposto a falar.

O medidor que media errado

Com o leitor já funcionando, a leitura parecia instável. Eu deixava a tag parada em cima dele e ele lia uma vez, depois nunca mais.

Pra medir isso direito eu escrevi um script à parte, que ficava lendo em loop e contando quantas tentativas davam certo. Testei três jeitos diferentes de ficar procurando a tag e todos batiam nos mesmos 2% de acerto. Passei um bom tempo com o dedo segurando a tag no lugar, olhando aquele número não subir.

O problema era o script que media, não o leitor. Ele pedia mais bytes do que a resposta tinha, e a diferença ele tirava da resposta seguinte. Daí em diante cada comando lia a sobra do anterior e tudo saía embaralhado. O hardware estava perfeito o tempo inteiro.

E o pior é que a resposta estava na minha frente desde o começo. Um outro script meu, esse com os tamanhos certos, lia a tag sem falhar na mesma tarde em que o meu medidor insistia nos 2%. Eu desconfiei do sinal, da posição da antena e do protocolo antes de desconfiar da ferramenta que eu mesmo tinha escrito pra medir.

Com o tamanho corrigido, ele passou a ler 100% das vezes, na primeira tentativa.

A foto do cachorro

Esse é o melhor.

O Pi começou a cair da rede a cada poucas horas. O sintoma era estranho. O roteador mostrava o aparelho conectado, e nada respondia. Nem SSH, nem ARP. E a tela continuava funcionando normalmente, até porque tudo que ela mostra vem de localhost.

Testei e descartei três causas:

1. A energia. Eu tinha acabado de adicionar um amplificador de som e suspeitei que o jeito como eu ligava o Pi não desse conta (era uma porta USB comum ou um power bank). Minha sorte é que o Pi anota sozinho toda vez que a energia cai abaixo do mínimo, e a anotação estava zerada.
2. O túnel de acesso remoto que eu tinha montado pra desenvolver na minha própria máquina, em vez de ficar refém do Pi pra debugar. Tirei o túnel e as quedas continuaram.
3. O leitor de NFC, que fica varrendo atrás de tag sem parar. Essa tinha efeito real e medido: com a varredura ligada, o Wi-Fi caía de 43 para 6,5 Mbps e os pings chegavam a 433ms ou falhavam. Desligando só ela, 52 Mbps e nenhuma falha em cinco minutos. Mas eu reduzi a varredura em dez vezes e o Pi continuou caindo.

A causa real eram as fotos da galeria. Fotos de celular em resolução original, a maior delas 3468×4624. O arquivo é pequeno, 344 KB, porque JPEG comprime muito bem. Mas pra desenhar na tela o navegador precisa descomprimir, e aí cada pixel vira 4 bytes.

3468 × 4624 × 4 bytes  =  61 MB de RAM   só a maior foto
as 5 fotos da galeria  = 190 MB
RAM total do aparelho  = 430 MB

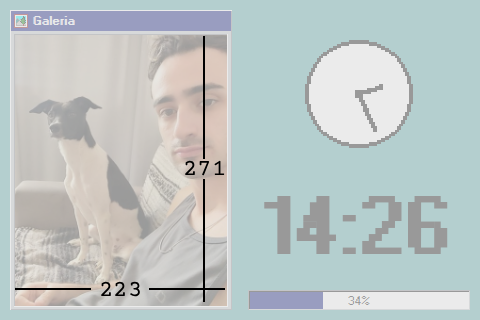

o painel da galeria    = 223 × 271 pixels

Eu estava decodificando 16 milhões de pixels pra mostrar 60 mil.

O tamanho real do painel

O navegador comia tanta memória processando as fotos que a RAM acabava. Quando isso acontece, o sistema começa a guardar no cartão SD o que não cabe mais, e vai buscar de volta sempre que precisa.

E foi assim que descobri na prática o que é swap 🫠.

O problema é que esse vaivém não para. O navegador fica pedindo aquela memória o tempo inteiro, então o cartão fica ocupado o tempo inteiro. E no Pi Zero o cartão e o Wi-Fi dividem o mesmo caminho.

Com o cartão sempre ocupado, o Wi-Fi ficava sem vez e largava a conexão com o roteador.

Uma foto do meu cachorro derrubava o Pi da rede.

Depois de reduzir as fotos para no máximo 800 pixels, os 190 MB decodificados viraram 8,2 MB, a memória disponível saiu de 80 MB pra uns 250 MB e as quedas pararam.

10 °C de um player pausado

Dois dias depois de tudo funcionando, o Pi ficou extremamente quente, meio que do nada.

Minha primeira hipótese foi o ambiente. Ele tinha saído de um powerbank e ido pra USB do PC, e a pilha de módulos (Pi, amplificador, driver da tela) vive toda encostada. Descartei ela na mesma tarde. O aparelho estabilizou em 60 °C no mesmo lugar, no mesmo cabo, sem eu mudar nada.

Eram duas causas, e as duas eram software.

A primeira era o mpv escrevendo treze linhas de log por segundo. Rodando num terminal, ele mostra isso:

$ mpv "04 Northern Kremisphere.mp3"

Playing: 04 Northern Kremisphere.mp3
 (+) Audio --aid=1 (mp3 2ch 44100Hz)
File tags:
 Artist: Eveline Fischer
 Album: Donkey Kong Country 3
 Title: Northern Kremisphere
A: 00:00:03 / 00:02:46 (1%)

No terminal tudo fica lindo. A linha da duração se atualiza sempre no mesmo lugar, porque o mpv manda um \r no fim de cada atualização e o terminal devolve o cursor pro começo da linha. O que não funciona muito bem se você está rodando o player em background, como serviço do systemd. Ali não existe terminal nenhum, então a saída vai pro journal, que é onde o systemd guarda o log dos serviços. E o journal não reescreve nada, só anexa. Cada atualização virava uma linha nova.

Treze minutos de música produziram 10.096 linhas, 78% de todo o journal do dia. Isso é escrita constante no cartão SD, o mesmo caminho da história da foto do cachorro. Um --quiet na linha que sobe o mpv resolveu.

A segunda era que pausar não solta a placa de som.

A temperatura continuou subindo depois que a música parou.

O mpv continua segurando a placa mesmo pausado. E enquanto ela está aberta, o Pi segue mandando sinal pro amplificador sem parar, ainda que o que passe por ali seja só silêncio. O amplificador vê esse sinal e não desliga, fica acordado esquentando à toa. Só o stop solta tudo.

Esquecer o player pausado faz com que o Pi fique 10 °C mais quente.

Dava pra resolver no hardware, mexendo num pino do amplificador que manda ele dormir. Mas já estava tudo soldado e eu não queria mexer nas peças de novo, então fui pro software achando que ia sair gambiarra.

A versão do mpv que roda no Alexo é antiga e não tem opção nenhuma de soltar a placa de som. O que dá pra fazer é trocar a saída de áudio com o player já rodando.

O que eu fiz foi trocar a saída de áudio para nenhuma. O mpv larga a placa e, mesmo assim, guarda a fila de músicas, a faixa e o segundo exato onde parou. Na hora de voltar, devolvo a saída de verdade e ele segue de onde estava, como se nada tivesse acontecido.

Um cronômetro de 60 segundos sem uso faz isso sozinho, e o problema some sem ninguém saber que existiu. De gambiarra não teve nada. Ficou melhor do que se eu tivesse mexido no pino.

O padrão

O erro estava sempre mais perto do que eu imaginava. Só fui reparar nisso relendo as minhas próprias anotações da semana.

Era o idioma errado e não a falta de energia, o meu medidor e não o leitor, a foto na galeria e não a fonte de alimentação, o player pausado e não o calor do PC. A energia levou a culpa duas vezes, em dois problemas que não tinham nada a ver um com o outro.

A hipótese era sempre mais interessante que a causa. E a causa era sempre alguma bobagem que eu mesmo tinha feito duas horas antes.

O que eu levo desse projeto não tem nada a ver com NFC. Quando a minha medição diz uma coisa e outro teste meu diz outra, o errado costuma ser o que eu escrevi pra medir. Aprendi isso no meio do caminho e ainda assim caí de novo depois.

Sempre tem mais uma coisa

O Alexo nunca está terminado. Toda hora surge uma ideia nova do que colocar nele, e ter ele ligado ali na mesa é o que me faz voltar.

O videogame que eu queria em 2017 nunca existiu. Mas tem uma tela de 3,5 polegadas do lado do meu PC que começa a tocar um álbum porque eu encostei uma tag nela. Não é o que eu tinha planejado, e eu gosto mais assim.

O código está todo no ggdaltoso/alexo.
